FBG stabilizované pumpové lasery

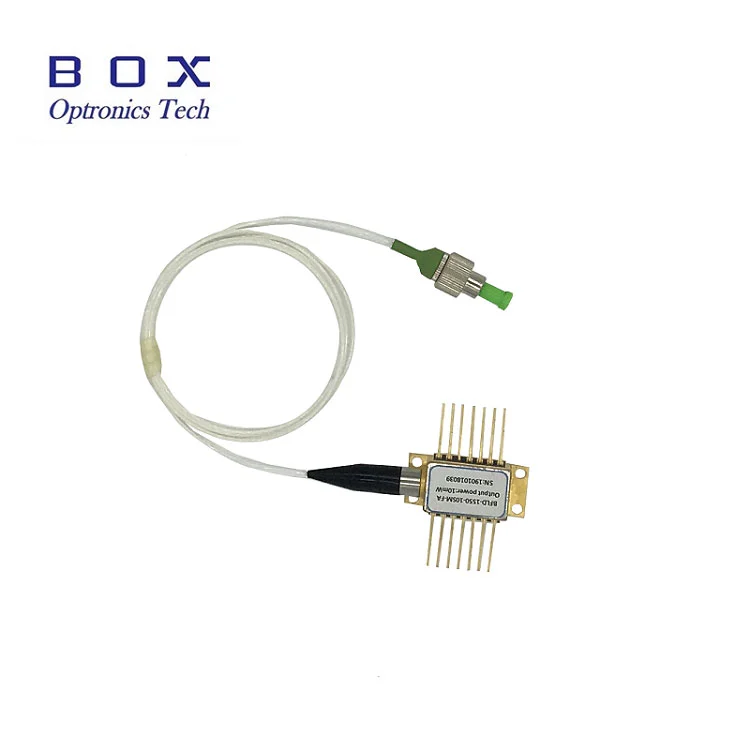

FBG stabilizované pumpové lasery Box Optronics Fiber-Bragg-Grating jsou kompaktní laserové diody navržené pro použití jako pumpové lasery. Balení motýlků obsahuje integrovaný termoelektrický chladič (TEC) a termistor. Oblast vlákna označená párem černých pruhů obsahuje mřížku vyleptanou do vlákna, která funguje jako Braggův reflektor poskytující zpětnou vazbu laseru. FBG stabilizovaný design produkuje výstup, který je spektrálně rozšířen o satelitní režimy. FBG stabilizovaný laser není laser s jedním podélným režimem; zatímco je stabilizovaný z hlediska frekvence, křivka zesílení bude obsahovat mnoho různých režimů. Navíc jsou tyto Braggovy mřížky relativně necitlivé na teplotu (<0,02 nm/°C). Je třeba poznamenat, že u SM-pigtailového laseru může stresem indukovaná dvojlomnost vlákna změnit výstupní spektrum laserové diody. Vzhledem k vlastnostem vlákna nebudou ovlivněny PM-pigtailové lasery. Byl široce používán v systémech DWDM, EDFA a CATV.

Box Optronics poskytuje mnoho možností v FBG stabilizovaných pumpových laserech, máme 974nm 976nm 200mW 400mW 600mW pumpa 14-PIN motýlková laserová dioda s Hi1060 SM vláknem nebo PM vláknem 976 nm FBG stabilizovaná pumpa laserů 60‰0¥ vytváří stabilní výstup jednovidový vláknový pigtail nebo mezi 100 a 700 mW s polarizací udržujícím vláknovým pigtailem. Se spektrální šířkou pásma <1 nm se dobře hodí pro čerpání jádra vláken dotovaných erbiem, jako jsou vláknové zesilovače dotované erbiem, oscilátory s uzamčeným režimem a CW lasery.

980nm FBG Stabilized Pump Lasers využívá planární konstrukci s čipem na subnosné. Vysoce výkonný čip je hermeticky uzavřen v 14kolíkovém motýlkovém obalu bez epoxidu a tavidla a je vybaven termistorem, termoelektrickým chladičem a monitorovací diodou. Modul čerpadla 980nm využívá stabilizaci FBG k „uzamčení“ vlnové délky emise. Poskytuje úzkopásmové spektrum bez šumu, a to i při změnách teploty, proudu měniče a optické zpětné vazby. Volba vlnové délky je k dispozici pro aplikace, které vyžadují nejvyšší výkon při řízení spektra s nejvyššími dostupnými výkony. Tento modul splňuje požadavky popsané v požadavku Telcordia GR-468-CORE.
