Laser 980nm čerpadla využívá rovinnou konstrukci s čipem na podvodníkovi. Chip s vysokým výkonem je hermeticky utěsněn v epoxidovém balíčku s motýlem bez epoxidového a toku a je vybaven termistorem, termoelektrickým chladičem a monitorovým diodou. Laser čerpadla 980nm používá stabilizaci FBG k „zamknutí“ emisní vlnové délky. Poskytuje úzké pásmové spektrum bez šumu, a to i při změnách teploty, hnacího proudu a optické zpětné vazby. Je to světelný zdroj pro zesilovač vláken používaný v optických komunikačních sítích. Hlavními typy zesilovačů optických vláken jsou EDFA a FRA.
976nm 700MW čerpací laserová dioda mřížka je umístěna ve vlákně Hi1060, aby se stabilizovala vlnová délka. Tato laserová dioda 14Pin BTF je k dispozici s výkonem bez kink až do 700 MW. Maximální přední proud LD je <1200 mA. K dispozici je jeho pigtail s volnou trubicí 900UM nebo je k dispozici pouze holé vlákno.
● Provozní síla bez kink do 700 MW;
● Balíček motýlů bez epoxidového a toku bez 14-kolíku s vláknem SM;
● Stabilizace mřížky vlákna Bragg;
● Dostupný výběr vlnové délky;

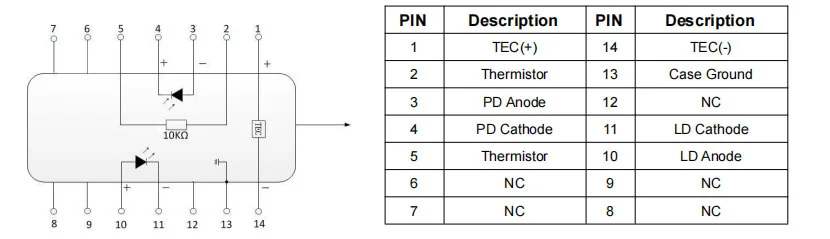

● Integrovaný termoelektrický chladič, termistor a monitorovací dioda.
● Multiplexování dělení husté vlnové délky (DWDM) zesilovače s vlákny Erbium (EDFA);
● Snížené architektury EDFA s redukcí čerpadla;
● Kabelová televize s velmi dlouhou vzdáleností (CATV) a velmi vysoká distribuce počtu uzlů.
| Parametr | Symbol | Min. | Typ. | Max. | Jednotka | Poznámky |
| LD prahový proud | Ith | - | 60 | 100 | Ma | CW |
| Výstupní výkon | Pf | - | - | 700 | MW | If (bol) <1000 mA |
| LD dopředný proud | LI | - | 1100 | 1200 | Ma | Pf = jmenovitá síla |
| Kink Free Power | Pkink | 450 | - | - | MW | > = 1,2*Hodnocená síla |
| Kink zdarma proud | Ikink | > = 1,2*if (BOL) | Ma | [1] | ||
| LD dopředné napětí | Vf | - | - | 2.5 | V | Pf = jmenovitá síla |
| Středová vlnová délka | LC | 973 | 974 | 975 | nm | Peak, pf = jmenovitá energie |
| LC | 975 | 976 | 977 | |||
| Otočení maximální vlnové délky | △ λp/△ Tamb | - | - | 0.02 | nm/℃ | T: FBG Temp. |
| Šířka spektra | △ λ | - | - | 1 | nm | Rms@-13db |
| Stabilita spektra | -0,5 | - | 0.5 | nm | PF = jmenovitá výkon, t = 60s | |
| Monitorovat citlivost | OČKOVÁNÍ | - | 8 | 20 | byl / mw | VPD = 5V, PF = jmenovitá výkon |
| Monitorová stabilita citlivosti | - | - | 20% | - | @All provozní teplota | |
| Monitorujte tmavý proud | Id | - | - | 50 | na | VPD = 5V |
| TEC proud | Itec | - | - | 2 | A | Tcase = 75 ℃ |
| TEC napětí | VTEC | - | - | 3.5 | V | Tcase = 75 ℃ |
| TEC modual spotřeba energie | P | - | - | 5 | W | Tcase = 75 ℃ |
| Stabilita energie> 20MW 10-20MW 3,5-10MW |
- | - | - |
0.2 0.5 1 |
db | Vrchol na vrchol, t = 60s, dc až 50 kHz vzorkování, TC = 25 ℃ |
| Chyba sledování | The | -0,5 | - | 0.5 | db | TC = -5 ~ 75 ℃, odkazoval na [2] |
| Odolnost proti termistoru | Rth | 9.5 | 10 | 10.5 | Kohm | Tstg = 25 ℃ |
| Konstanta termistoru B | Bth | - | 3900 | - | k | Tstg = 25 ℃ |
Všechny produkty byly před odesláním testovány;
Všechny výrobky mají záruku 1-3 roky (po začátku doba záruky kvality účtuje účtovaný poplatek za údržbu.)
Vážíme si vaší firmy a nabízíme okamžitý 7denní návratnost. (7 dní po obdržení položek);
Pokud položky, které si zakoupíte z našeho obchodu, nejsou zdokonalené kvality, to znamená, že elektronicky pracují na specifikacích výrobců, jednoduše je vrátíme k výměně nebo vrácení peněz;
Pokud jsou položky vadné, informujte nás do 3 dnů od dodání;
Jakékoli položky musí být vráceny ve své původní podmínce, aby se kvalifikovala na vrácení peněz nebo výměny;
Kupující je zodpovědný za všechny vzniklé náklady na přepravu.
Otázka: Jaký typ konektoru si mohu vybrat?
A: FC/ APC; SC/ APC; bez konektoru ...
Otázka: Je k dispozici volná trubice?
Odpověď: Optronics box může poskytnout volnou trubici 900UM pro ochranu vlákna coptail.
