Objevte bezkonkurenční výkon 980nm 10pinového mini motýlkem chlazeného modulu laserového čerpadla Box Optronics – vašeho dokonalého řešení pro vysoce výkonné čerpání stabilní na vlnové délce v DWDM EDFA a systémech CATV na dlouhé vzdálenosti. Tento hermeticky uzavřený modul, navržený s pokročilou stabilizací FBG, zablokuje vyzařování přesně na 974nm nebo 976nm a poskytuje výkon až 600 mW bez zauzlování i při měnící se teplotě a proudu měniče. Jeho integrovaný TEC, termistor a monitorovací dioda zajišťují výjimečnou chybu sledování a stabilitu napájení, zatímco bezepoxidový 10pinový motýlkový balíček s SM/PM vláknem zaručuje spolehlivý a bezhlučný provoz. Tento modul, navržený pro systémové integrátory a síťové inženýry požadující nekompromisní kontrolu spektra a nejvyšší dostupný výkon, snižuje počet čerpadel, snižuje složitost chlazení a prodlužuje životnost zesilovače. Trust Box Optronics pro shodu s Telcordia GR-468 a přizpůsobený výběr vlnové délky – protože ve vašich optických sítích nové generace záleží na každém miliwattu. Objednejte nyní a pozvedněte svou infrastrukturu pomocí osvědčené čerpací technologie připravené na provoz, která poskytuje konzistentní výkon od -20 °C do 75 °C.

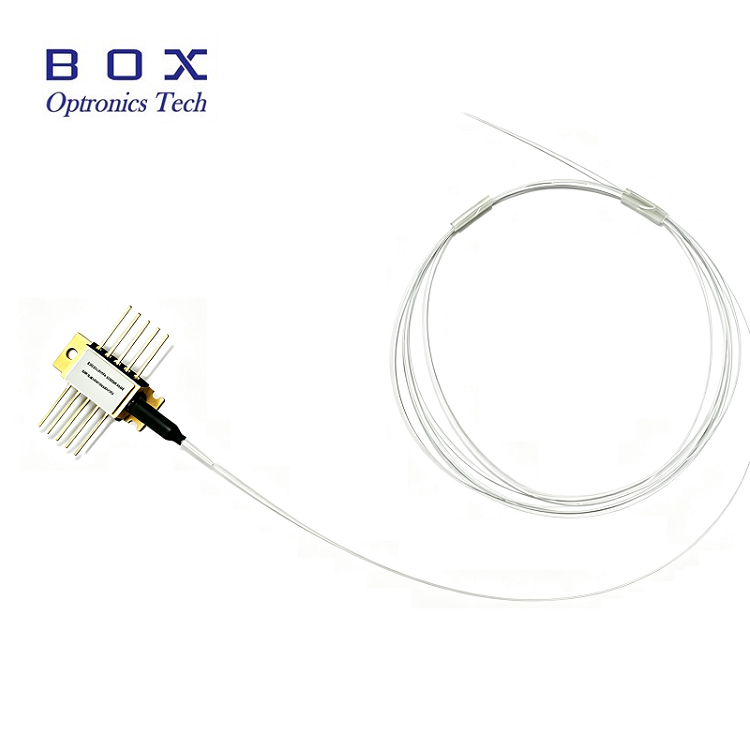

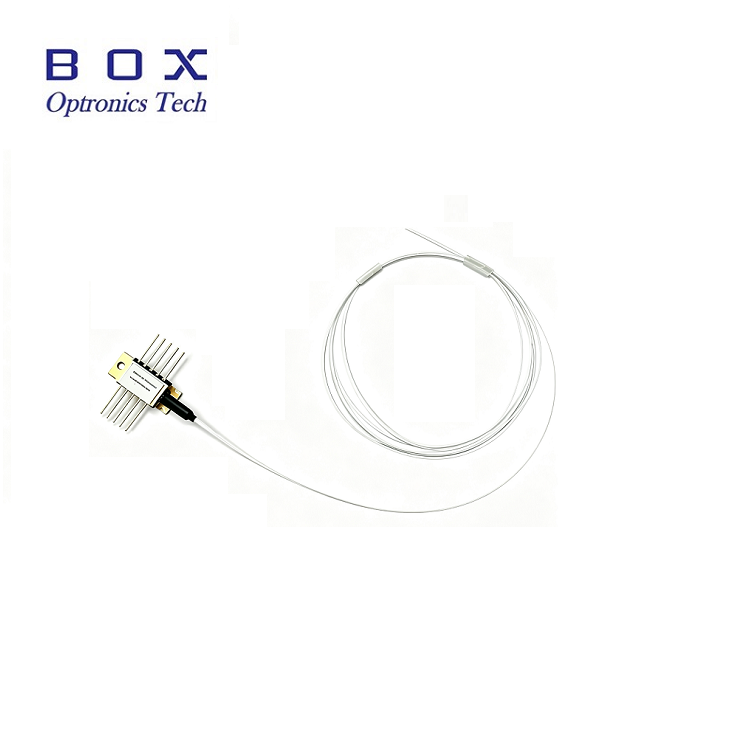

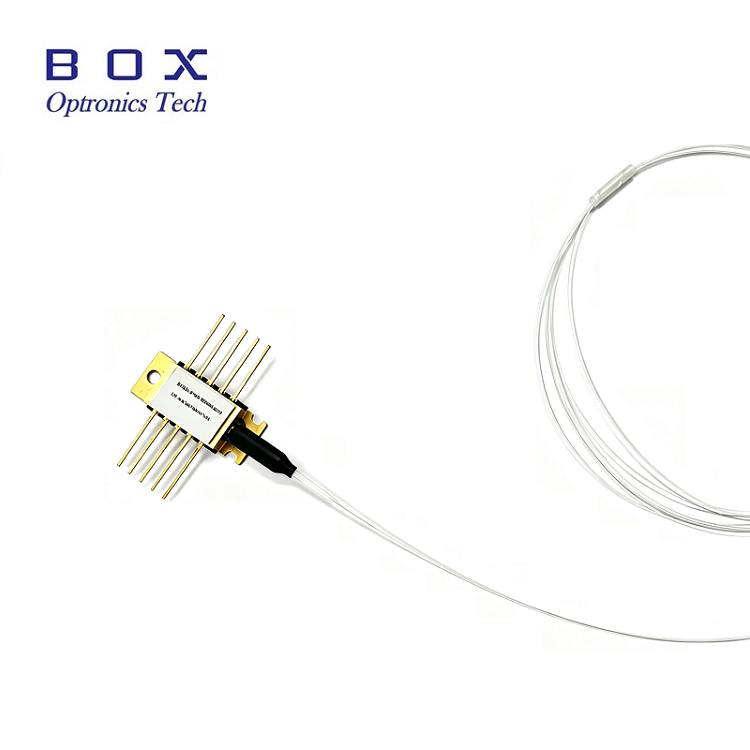

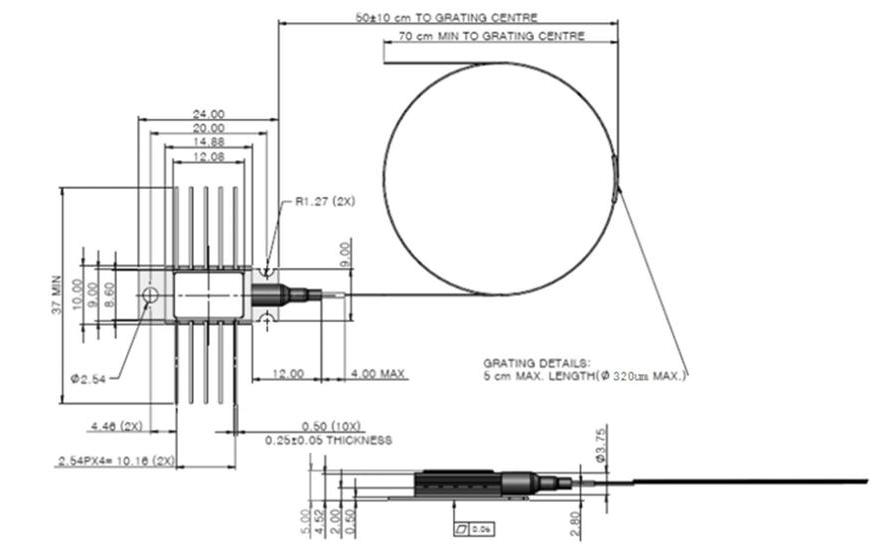

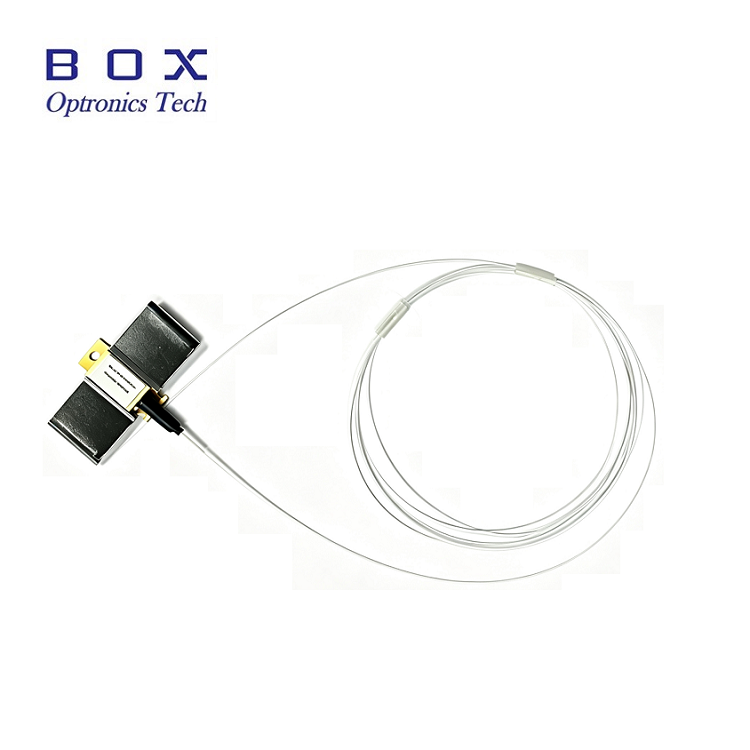

980nm 10pinový mini modul s motýlkem chlazenou laserovou diodou je hermeticky uzavřen v 10kolíkovém motýlkovém obalu bez epoxidu a tavidla a vestavěný termistor, termoelektrický chladič a monitorová dioda.
980nm 10pinový mini modul s motýlkem chlazeným laserovým diodovým čerpadlem využívá stabilizaci FBG k „uzamknutí“ emisní vlnové délky. Poskytuje úzkopásmové spektrum bez šumu, a to i při změnách teploty, proudu měniče a optické zpětné vazby. Výběr vlnové délky je dostupný pro aplikace, které vyžadují nejvyšší výkon při řízení spektra s nejvyššími dostupnými výkony. Tento modul splňuje požadavky popsané v Telcord ia GR-468-CORE.
Provozní výkon bez zalomení 400 mW nebo 600 mW;
10pinový motýlkový balíček s vláknem SM Hi1060 nebo PM980;
Stabilizace mřížky Fiber Bragg, možnost výběru vlnové délky;
Integrovaný termoelektrický chladič, termistor a monitorovací dioda.
erbiem dopované vláknové zesilovače (EDFA);
Architektury EDFA se sníženým počtem čerpadel;
Kabelové kanály na velmi dlouhé vzdálenosti (CATV) a distribuce velmi vysokého počtu uzlů.
| Parametr | Symbol | Min. | Typ. | Max. | Jednotka | Poznámky |
| Teplota provozního pouzdra | TCASE | -20 | - | 75 | ℃ | - |
| Skladovací teplota | TSTG | -40 | - | 85 | ℃ | 2000 hodin |
| LD Dopředný proud | LI | - | - | 1100 | mA | - |
| LD Zpětný proud | IR | - | - | 10 | uA | - |
| LD Reverzní napětí | VR | - | - | 2 | V | - |
| PD Dopředný proud | IPD | - | - | -10 | mA | - |
| PD Reverzní napětí | VPD | - | - | 20 | V | - |
| TEC proud | ITEC | - | - | 2 | A | - |
| Napětí TEC | VTEC | - | - | 3.0 | V | - |
| Poloměr ohybu vlákna | - | 30 | - | - | mm | - |
| Relativní vlhkost | RH | 0 | - | 95 % | - | Nekondenzující |
| Doba pájení olova | - | - | - | 10 | Druhý | 260 ℃ |
| Axiální tažná síla vlákna | - | - | - | 5 | N | - |
| Tažná síla na straně vlákna | - | - | - | 2.5 | N | - |
| Parametry | Symbol | Min. | Typ. | Max. | Jednotka | Poznámky |
| LD Prahový proud | ITH | 90 | 110 | mA | CW | |
| Výstupní výkon | PF | 400 | mW | If(BOL)<900mA | ||
| 600 | If(BOL)<1000mA | |||||
| LD Dopředný proud | LI | 1200 | mA | PF = jmenovitý výkon | ||
| Kink free power | PKINK | 700 | mW | >= 1,2*Jmenovitý výkon | ||
| Kink free proud | IKINK | >= 1,2*If(BOL) | mA | [1] | ||
| LD Dopředné napětí | VF | 2.5 | V | PF = jmenovitý výkon | ||
| Středová vlnová délka | λC | 973 | 974 | 975 | nm | Špičkový, PF = jmenovitý výkon |
| 975 | 976 | 977 | ||||
| Špičkové otáčení vlnové délky | △λp/△Tamb | 0.02 | nm/℃ | T: FBG Temp. | ||
| Šířka spektra | △λ | 2 | nm | RMS @ -13 dB | ||
| Stabilita spektra | -0,5 | 0.5 | nm | PF=Jmenovitý výkon,t=60s | ||
| Sledujte odezvu | IM/PF | 1 | 20 | uA/mW | VPD=5V,PF=Jmenovitý výkon | |
| Sledujte stabilitu odezvy | 20 % | @Všechna provozní teplota | ||||
| Sledujte temný proud | ID | 50 | nA | VPD=5V | ||
| TEC proud | ITEC | 1.5 | A | TCASE = 75 ℃ | ||
| Napětí TEC | VTEC | 3.0 | V | TCASE = 75 ℃ | ||
| TEC Modální spotřeba energie | P | 5 | W | TCASE = 75 ℃ | ||
| Stabilita výkonu >20mW 10-20mW3,5-10mW | 0,20,51 | dB | Peak-to-peak,t=60s,DC až 50kHz vzorkování,TC=25℃ | |||
| Chyba sledování | TE | -0,5 | 0.5 | dB | TC=-5~75℃, viz [2] | |
| Odpor termistoru | RTH | 9.5 | 10 | 10.5 | Kohm | TSTG = 25 °C |
| Konstanta termistoru B | BTH | 3900 | k | TSTG = 25 °C | ||
Poznámky:
[1] Kink Current je definován jako proud, jehož odchylka světla od slopu proudu (dL/dI) od lineárního uložení je větší než +/-50 %, Pkink>= 1,2*Jmenovitý výkon,Ikink>=If(BOL)*1,2
[2] Chyba sledování je definována při dané teplotě pouzdra, je to změna výkonu vlákna při konstantním proudu monitoru, vzhledem k hodnotě naměřené při teplotě pouzdra 25℃
| Parametry | Popis |
| Typ vlákna | Vlákno Hi1060 nebo PM980 |
| Typ pigtail | Holé vlákno |
| Délka pigtailu | 2,0±0,2m |
| Typ konektoru | Bez |
| KOLÍK | Popis | KOLÍK | Popis |
| 1 | TEC(+) | 10 | TEC(-) |
| 2 | Termistor | 9 | Případ Ground |
| 3 | PDAnode | 8 | NC |
| 4 | PD katoda | 7 | LD katoda |
| 5 | Termistor | 6 | LD anoda |
| BFLD | -XXXF | -XX | XX | -X | XX | X |
| Laser | Vlnová délka | Výstupní výkon | Typ vlákna | Balík | Typ konektoru | Uvolněná trubka |
| PumpLaser | 974: 974nm976:976nm | 4H: 400mW6H: 600mW | SM : Jeden režim PM : Zachování polarizace | -H: 10PINNull: 14PIN | FA: FC/APCSA: SC/APCN0: Null | Null: Holé vlákno 1: Volná trubice |
