V oblasti optické komunikace hraje nezastupitelnou roli variabilní optický atenuátor (VOA). Jako klíčová součást pro regulaci optického výkonu zaručuje VOA nejen stabilní přenos optických signálů, ale také zlepšuje celkový výkon systému.
Variabilní optický atenuátor je pasivní optické zařízení navržené k dosažení řiditelného útlumu optického výkonu. Přesně upravuje energii optických signálů tak, aby vyhovovaly požadavkům různých aplikačních scénářů. VOA se dělí hlavně do dvou kategorií: Mechanical Variable Optical Atenuators (MVOA) a Electrical Variable Optical Attenuators (EVOAs). MVOA realizují útlum optického výkonu pomocí ručního nastavení, zatímco EVOA mění úrovně útlumu použitím řídicích elektrických signálů, čímž se mohou pochlubit vynikající přesností a flexibilitou nastavení.
VOA využívají širokou škálu pracovních mechanismů, včetně mechanických, magneto-optických, tekutých krystalů, MEMS (mikro-elektro-mechanický systém), termo-optických a akusticko-optických typů.
1. Mechanický typ: Optická síla ve světelné dráze se nastavuje pohybem komponentů, které blokují světlo, jako jsou desky nebo kužely. Tento design se vyznačuje jednoduchou strukturou, ale relativně nízkou přesností a flexibilitou nastavení.
2. Magnetooptický typ: Útlum světelné energie je realizován využitím změn optických vlastností látek pod magnetickými poli, konkrétně magnetooptického rotačního efektu. Tento typ poskytuje vysokou přesnost a stabilitu, ale přináší vyšší náklady.
3. Typ tekutých krystalů: Na základě efektu dvojlomu vznikajícího z anizotropie indexu lomu tekutých krystalů je aplikováno vnější elektrické pole k přeorientování molekul tekutých krystalů, čímž se vyladí propustnost světla. VOA z tekutých krystalů se vyznačují vysokou rychlostí odezvy a širokým rozsahem útlumu.
4. Typ MEMS: Mikrozrcadla vyrobená mikroelektro-mechanickou technologií se naklánějí pomocí elektrostatické síly pro nastavení intenzity odraženého světla. MEMS VOA se vyznačují malými rozměry, nízkou hmotností a vysokou úrovní integrace.
5. Termooptický typ: Úrovně útlumu jsou modulovány změnami optických vlastností materiálu (např. index lomu) v teplotních polích. Termooptické VOA mají jednoduchou strukturu a nízkou cenu, ale trpí nízkou rychlostí odezvy.
6. Akustooptický typ: Ultrazvukové vlny generují periodické napětí uvnitř akusticko-optických krystalů, což vyvolává periodické kolísání indexu lomu za účelem modulace světelných paprsků. Akustooptické VOA nabízejí vysokou rychlost ladění a vynikající stabilitu.
VOA jsou široce používány v optických komunikacích, optickém snímání, optických přístrojích a dalších oblastech.
1. Optická komunikace: Vyrovnává intenzitu optických signálů napříč různými kanály, aby byla zachována konzistentní kvalita signálu; upravit výkon optického signálu tak, aby se přizpůsobil měnící se přenosové vzdálenosti a specifikacím přijímače.
2. Snímání optických vláken: Simulujte intenzitu optického signálu v různých podmínkách prostředí pro testování a ověřování výkonu a spolehlivosti systému.
3. Optické přístroje: Aplikují se na laserová zařízení, fotonové čítače, spektrometry, optické mikroskopy a další zařízení pro řízení intenzity a toku optického signálu pro přesné výsledky měření.
| Položky | Parametry | Jednotka |
|---|---|---|
| Provozní rozsah vlnových délek | O pásmo /C pásmo/L pásmo/Plné pásmo/ostatní | nm |
| Typ útlumu | Světlé nebo tmavé | - |
| Rozsah útlumu | ≥15/20/30/40 | dB |
| Ztráta vložení | ≤0,7 | dB |
| Rozlišení útlumu | Kontinuální | dB |
| Návratová ztráta | ≥45 | dB |
| Typ vlákna | SMF-28e | - |
| Doba odezvy (10-90 % optického výkonu) | ≤5 | paní |
| Hnací napětí | 5/6,5 | V |
| Hnací síla | ≤5 | mW |
| Ztráta závislá na polarizaci | ≤0,2@ 10dB, ≤0,5 @<20dB att. | dB |
| Ztráta závislá na vlnové délce | ≤0,6@ 10dB, ≤1,0 @<20dB přes 20nm rozpětí | dB |
| Maximální optický výkon | ≤500 | mW |
| Provozní teplota | -0~+70 | °C |
| Skladovací teplota | -40~+85 | °C |
| Typ konektoru | Přizpůsobené | - |

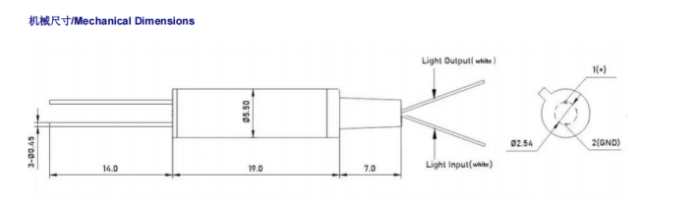

| Velikost balení | Φ5,5xL19 | mm |
| Parametr | 1310 | 1550 | 1310/1550 | 850/1310 |
|---|---|---|---|---|
| Typ (nm) | 1310 | 1550 | 1310/1550 | 850/1310 |
| Vlnová délka (nm) | 1310±50 | 1550±50 | 1260~1650 | 850/1310±40 |
| Rozsah útlumu (dB) | 0,8~60 | 0,8~60 | 0,8~60 | 0,8~60 |
| Původní ztráta (dB) | ≤0,8 | ≤0,8 | ≤0,8 | ≤0,8 |
| Ztráta návratnosti (dB) | ≥50 | ≥50 | ≥50 | ≥30 |
| Typ vlákna | SMF-28e | SMF-28e | SMF-28e | 50/125 nebo 62,5/125MM |
| PDL (dB) | ≤0,15 | ≤0,15 | ≤0,15 | - |

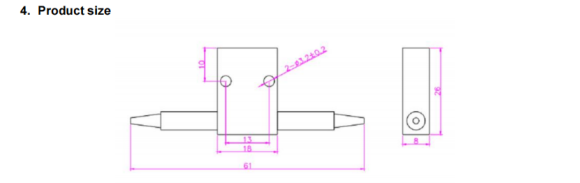

| Rozměr (mm) | 26×18×8 | 26×18×8 | 26×18×8 | 26×18×8 |
| Provozní teplota (℃) | 0~+70 | 0~+70 | 0~+70 | 0~+70 |
| Skladovací teplota (℃) | -40~+85 | -40~+85 | -40~+85 | -40~+85 |
