Rozbočovač optických vláken, také známý jako optický rozbočovač, je pasivní optické zařízení používané v systémech FTTH (Fiber to the Home) k rozdělení signálu z jednoho optického vlákna na dva nebo více výstupních optických signálů podle předem stanoveného poměru. Například optický splitter 1x4 distribuuje optický signál z jednoho vlákna do čtyř vláken ve specifickém poměru. Na rozdíl od multiplexeru s dělením vlnové délky (WDM) v systému WDM, který odděluje optické signály různých vlnových délek do odpovídajících kanálů vlnových délek, optický rozdělovač rozděluje celý optický signál pro přenos přes více kanálů.

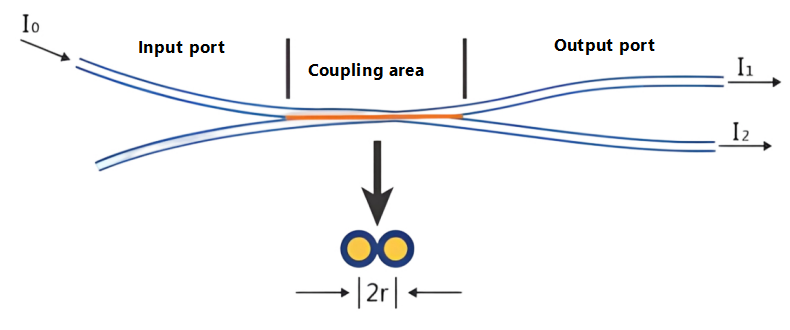

Při přenosu optických signálů v jednovidovém vláknu není energie světla zcela soustředěna v jádru vlákna; malé množství se šíří pláštěm v blízkosti jádra. Jinými slovy, pokud jsou jádra dvou vláken dostatečně blízko, může režimové pole světla šířícího se v jednom vláknu vstupovat do druhého, což umožňuje opětovné zesílení optického signálu v obou vláknech. Nová alokace.
Optické rozbočovače lze rozdělit do dvou typů podle jejich principu činnosti: optické rozbočovače planárních vlnovodů (PLC) a optické rozbočovače s taveným biconical tapered (FBT); podle konfigurace portu je lze rozdělit na: spojky typu X (2x2), spojky typu Y (1x2), spojky hvězdicové (NxN, N>2), stromové (1xN, N>2) atd.; podle štěpného poměru je lze rozdělit na nerovnoměrné štěpení a rovnoměrné štěpení; další klasifikační metoda je založena na single-mode (1310nm) a multi-mode (850nm).

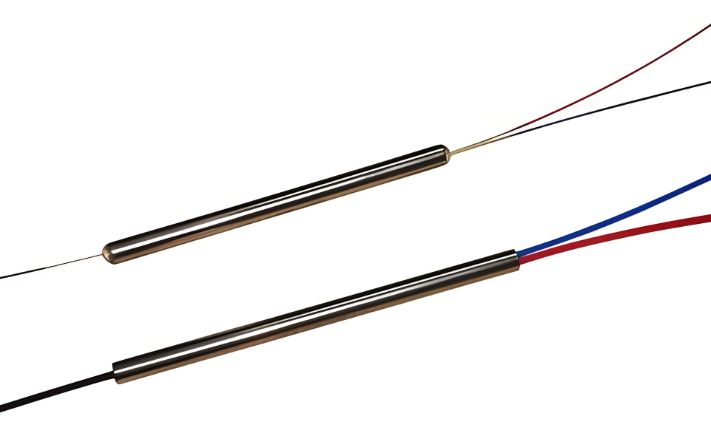

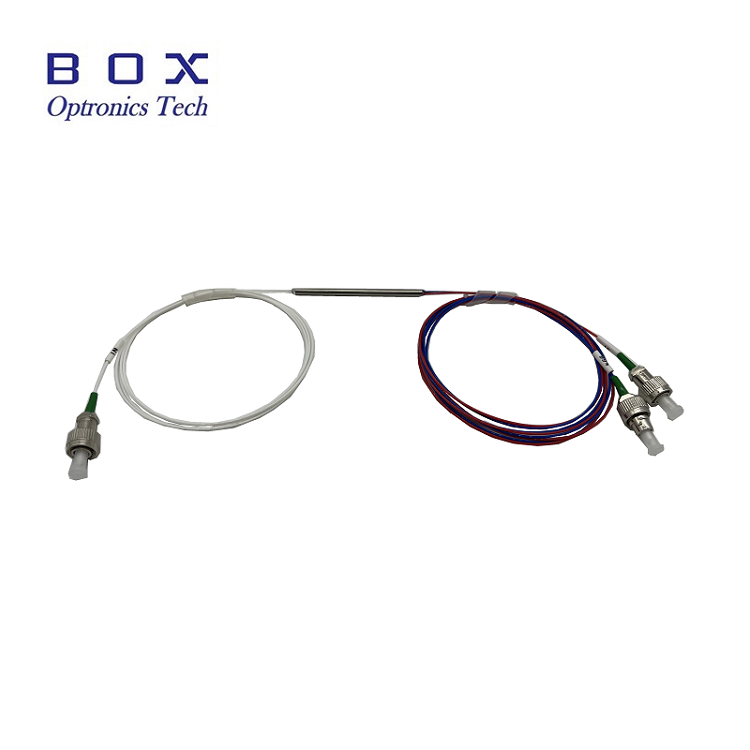

Optický rozbočovač FBT... Obvod je vyroben tradičním postupem s kuželovou spojkou. Dvě nebo více optických vláken s odstraněným povlakem se spojí dohromady a poté se taví při vysoké teplotě na zužujícím se stroji, přičemž jsou natahovány na obě strany. Dělicí poměr je monitorován v reálném čase. Jakmile je dosaženo požadovaného štěpícího poměru, proces tavení a natahování končí. Jeden konec zachovává jedno vlákno (zbytek je odříznut) jako vstup, zatímco druhý konec slouží jako vícevýstupní terminál. Různé štěpící poměry lze získat řízením úhlu zkroucení vlákna a délky natažení. Nakonec je zúžená část vytvrzena lepidlem na křemenný substrát a vložena do trubky z nerezové oceli.

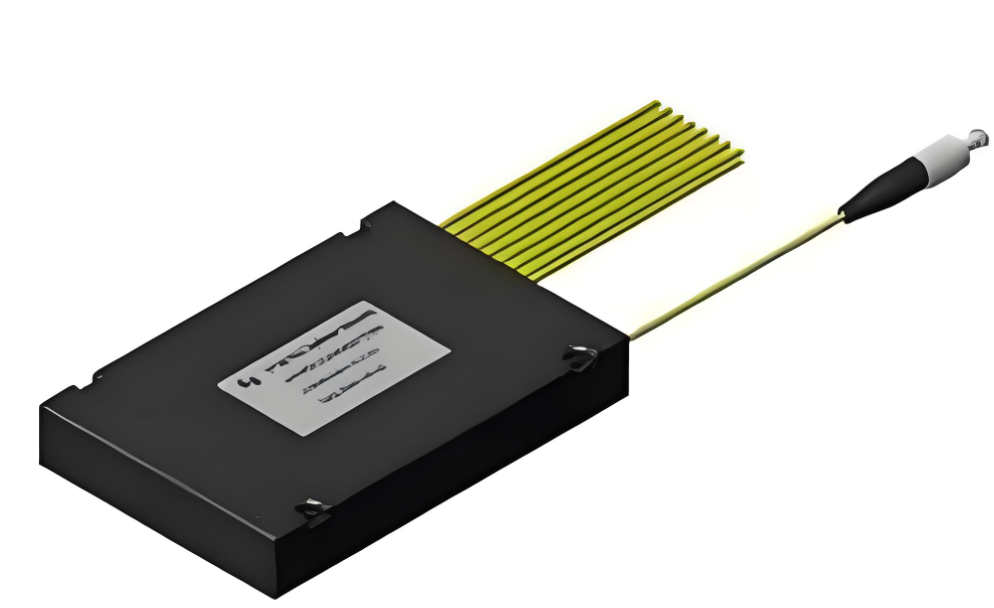

Optické rozbočovače PLC Plane Wave PLC (Planar Lightwave Circuit) jsou integrovaná zařízení pro distribuci optického výkonu vlnovodu založená na křemenných substrátech, vyrobená pomocí polovodičových procesů (fotolitografie, leptání, vývoj atd.). Rozbočovače PLC rozdělují optické signály z jednoho optického vlákna do více optických vláken, čímž se dosahuje rovnoměrné distribuce optické energie. Pole optických vlnovodů je umístěno na horním povrchu čipu a integruje do čipu funkci dělení; poté jsou vícekanálová vláknová pole připojena ke vstupnímu a výstupnímu konci na obou koncích čipu a zapouzdřena.
FBT VS Hlavními výhodami PLC FBT kuželových štípaček je jednoduché použití suroviny, relativně nízká cena a méně náročné požadavky na vybavení a procesy. Dělicí poměr lze podle potřeby monitorovat v reálném čase, což umožňuje výrobu nestejných štípaček. Nevýhody jsou: v současné době může vyspělá technologie zúžení vyrábět pouze štípačky do velikosti 1x4. U zařízení větších než 1x4 je několik jednotek 1x2 spojeno dohromady a poté zabaleno do rozbočovacího pouzdra. Rozbočovače FBT podporují pouze tři vlnové délky: 850nm, 1310nm a 1550nm, což je činí nekompatibilními s jinými vlnovými délkami.
Vlastnosti produktu PLC splitterů jsou: ztráta je necitlivá na optickou vlnovou délku, splňující požadavky na přenos různých vlnových délek (1260~1650nm); jednotné rozdělení, distribuce signálů rovnoměrně k uživatelům; kompaktní konstrukce a malá velikost; jedna jednotka... Zařízení má vysoký počet dělicích kanálů, dosahující více než 64: vyšší náklady na kanál a čím více kanálů, tím výraznější výhoda v ceně. Nevýhodou je jeho vyšší cena ve srovnání s tavenými bikónickými kuželovými rozbočovači, zejména u nízkokanálových rozbočovačů.
Optický rozdělovač PLC se skládá ze tří částí: optického rozdělovacího čipu a polí optických vláken spojených na obou koncích. Tyto tři složky musí být přesně sladěny; jejich konstrukce a montáž hrají zásadní roli ve stabilitě PLC splitteru. Čip využívá polovodičovou technologii k růstu rozdělovacího vlnovodu na křemenném substrátu. Čip má jeden vstupní a N výstupních vlnovodů. Poté jsou vstupní a výstupní pole optických vláken připojena k oběma koncům čipu a je instalováno pouzdro pro vytvoření optického rozdělovače s jedním vstupem a N výstupy.
Čipy PLC Splitter mohou být navrženy jako 1xN a 2xN, kde N je obvykle násobek 2, například 1x2, 1x4, 1x8, 1x16, 1x32, 1x64; a nerovnoměrně distribuované rozbočovače, jako jsou 1x3, 1x5, 1x9 atd. S nárůstem poptávky po FTTR (Fiber to the Room) se aplikace nerovnoměrně rozmístěných rozbočovačů energie bude stále více rozšiřovat a výrobní proces bude náročnější. Čipy optického rozdělovače PLC mají výhody, jako je nízká cena, vysoká spolehlivost, vysoká flexibilita a škálovatelnost, díky čemuž jsou zvláště vhodné pro různé aplikační scénáře, jako jsou přenosové systémy, síťová integrace, širokopásmový přístup, komunikace z optických vláken a multimediální služby.
Polarizaci udržující PLC splitter Polarizaci udržující PLC splitter realizuje především... Při zachování polarizačního stavu je vstupní výkon rovnoměrně rozdělen pomocí jednokanálového pole vláken udržujícího polarizaci jako vstupu a vícekanálového pole vláken udržujícího polarizaci jako výstupu. Polarizace lineární polarimetrické vlny vysílané do vlákna zůstává během šíření nezměněna a mezi polarizačními režimy je jen malá nebo žádná křížová vazba, čímž je dosaženo vazby udržující polarizaci a dělení paprsku. Obvykle se používá vlákno PANDA. Optické rozbočovače PLC se používají hlavně ve speciálních aplikacích vyžadujících údržbu polarizace, jako jsou systémy snímání optických vláken nebo koherentní komunikace.
Mezi výkonnostní ukazatele ovlivňující optické rozbočovače obecně patří:
Ztráta vložení Ztráta vložení (IL):Ztráta vložení se týká snížení optického výkonu na specifikovaném výstupním portu vzhledem k celkovému vstupnímu optickému výkonu na provozní vlnové délce PLC splitteru. Jednoduše řečeno, je to ztráta dB každého výstupu vzhledem ke vstupu. Obecně platí, že čím nižší je vložný útlum, tím lepší je výkon rozbočovače.
Návratová ztráta:Zpětná ztráta se vztahuje k poměru v decibelech odraženého světla (rozptýlené světlo nepřetržitě přenášené na vstup) a vstupního světla na připojení optických vláken. Vyšší zpětná ztráta je lepší pro snížení dopadu odraženého světla na světelný zdroj a systém.
Směrovost:Směrovost se týká poměru výstupního optického výkonu na konci bez vstřikování světla k výkonu vstřikovaného světla (měřená vlnová délka) na stejné straně PLC splitteru během normálního provozu.
Ztráta závislá na polarizaci:Ztráta závislá na polarizaci se týká maximální změny výstupního optického výkonu na každém výstupním portu rozbočovače PLC, když se stav polarizace přenášeného optického signálu změní v celém stavu polarizace.
Izolace:Izolace se týká schopnosti rozdělovače optických vláken izolovat optické signály v jiných optických trasách od dané optické cesty.
