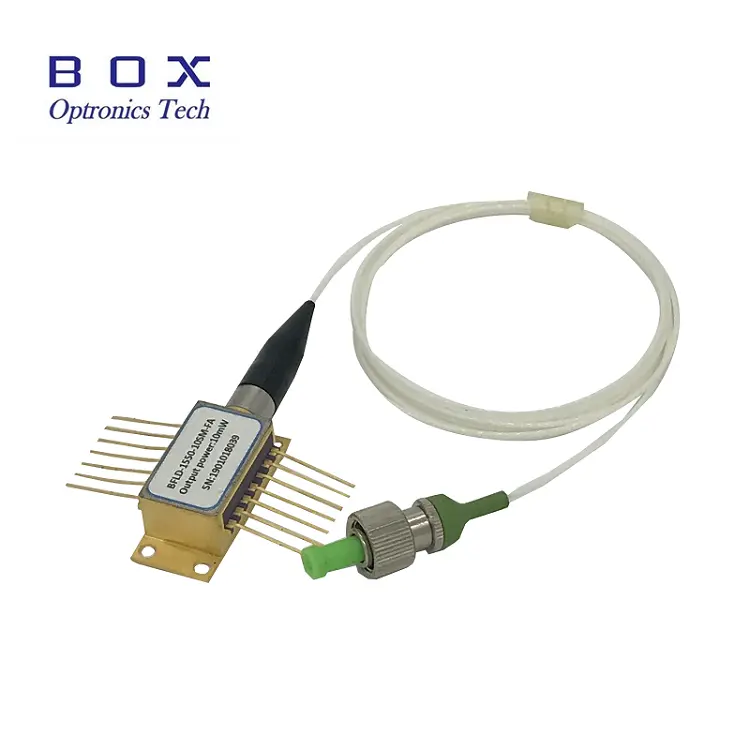

Laserová dioda DFB 1532,68nm 10mW pro modul detekce acetylenu C2H2 je nákladově efektivní, vysoce koherentní laserová dioda. Laserový diodový čip DFB je zabalen v průmyslovém standardním hermeticky uzavřeném 14PIN motýlkovém obalu s TEC, izolátorem a vestavěným PD.
Laserová dioda DFB 1532,68nm 10mW pro modul detekce acetylenu C2h2 je nákladově efektivní, vysoce koherentní laserová dioda. Laserový diodový čip DFB je zabalen v průmyslovém standardním hermeticky uzavřeném 14PIN motýlkovém obalu s TEC, izolátorem a vestavěným PD.
Vysoce výkonný, multiquantum well (MQW) laser s distribuovanou zpětnou vazbou (DFB);
Průmyslový standard 14PIN motýlkový balíček;
Vestavěný TEC a optický izolátor.
Senzory z optických vláken;
snímání acetylenu;
Laserové zdroje.
| Parametr | Symbol | Stav | Min. | Typ. | Max. | Jednotka |
| Středová vlnová délka | λc | TL=15～35℃ CW | 1531.68 | 1532.68 | 1533.68 | nm |
| Optický výstupní výkon | PO | - | 10 | - | - | mW |
| Prahový proud | ITH | - | - | - | 20 | mA |
| Provozní proud | IOP | PO = 10 mW (CW) | - | - | 100 | mA |
| Spektrální šířka čáry | LW | - | - | 10 | MHz | |
| Dopředné napětí laseru | VF | CW výstupní výkon 10mW | - | - | 2.5 | V |
| Sledujte temný proud | ID | - | - | - | 0.2 | uA |
| Poměr potlačení bočního režimu | SMSR | CW | 35 | 40 | - | V |
| Optická izolace | - | 30 | - | - | dB | |
| Odpor termistoru | RTH | TL = 25 ℃ | 9.5 | 10 | 10.5 | KΩ |
| TEC proud | ITEC | TL = 25 ℃, TC = 70 ℃ | - | - | 1.5 | A |
| Napětí TEC | VTEC | TL = 25 ℃, TC = 70 ℃ | -2.5 | - | 3.5 | V |
| Teplotní koeficient vlnové délky | Δλ/ΔT | Teplota TEC při 15℃ až 35℃ | - | 0.09 | - | nm/℃ |
| Součinitel vlnové délky proudu | Δλ/ΔΙ | - | - | 0.01 | - | nm/mA |

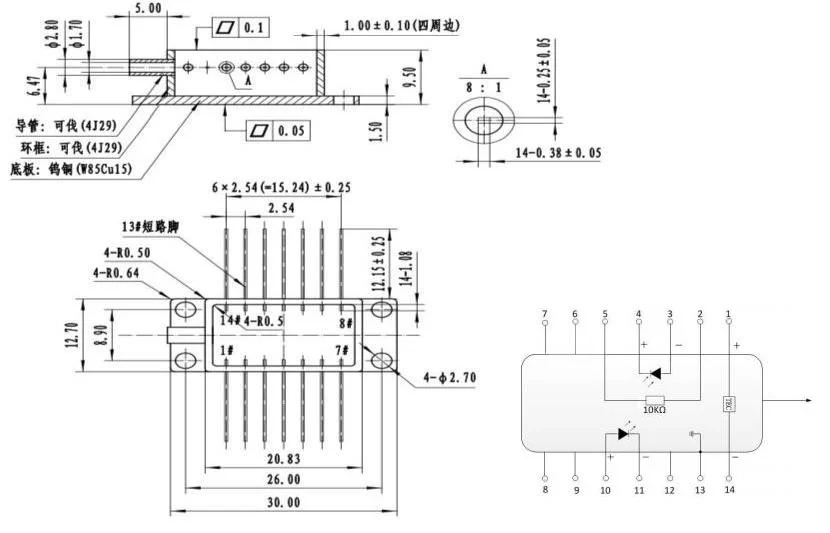

| KOLÍK | Popis | KOLÍK | Popis |
| 1 | Termistor | 14 | NC |
| 2 | Termistor | 13 | Laserová anoda (+) |
| 3 | LD katoda (-) | 12 | Laserová katoda (-) |
| 4 | PD anoda (+) | 11 | Laserová anoda (+) |
| 5 | PD katoda (-) | 10 | NC |
| 6 | TEC(+) | 9 | Případ Ground |
| 7 | TEC (– ) | 8 | Případ Ground |

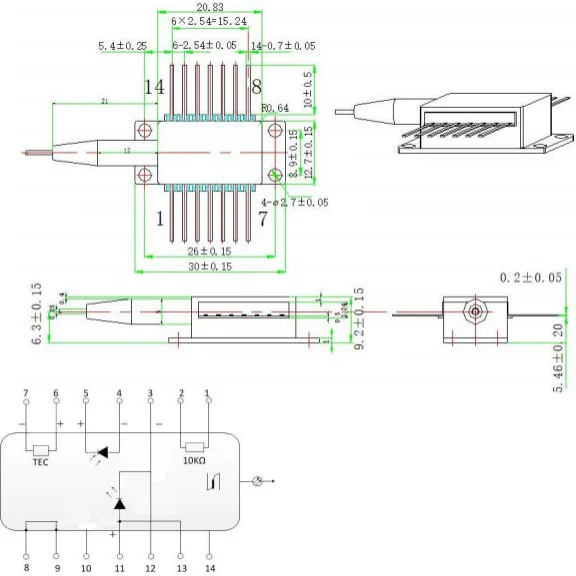

| KOLÍK | Popis | KOLÍK | Popis |
| 1 | TEC(+) | 14 | TEC (– ) |
| 2 | Termistor | 13 | Případ Ground |
| 3 | Anoda monitoru PD (-) | 12 | NC |
| 4 | Katoda PD monitoru (+) | 11 | Laserová katoda (-) |
| 5 | Termistor | 10 | Laserová anoda (+) |
| 6 | NC | 9 | NC |
| 7 | NC | 8 | NC |
Všechny produkty byly před odesláním testovány;
Všechny produkty mají záruku 1-3 roky. (Po uplynutí záruční doby za kvalitu se začal účtovat příslušný servisní poplatek.)
Vážíme si vašeho podnikání a nabízíme možnost okamžitého vrácení zboží do 7 dnů. (7 dní po obdržení položek);
Pokud položky, které zakoupíte v našem obchodě, nemají dokonalou kvalitu, to znamená, že nefungují elektronicky podle specifikací výrobce, jednoduše nám je vraťte k výměně nebo vrácení peněz;
Pokud jsou položky vadné, informujte nás prosím do 3 dnů od doručení;
Jakékoli položky musí být vráceny v původním stavu, aby měly nárok na vrácení peněz nebo výměnu;
Kupující je odpovědný za veškeré vzniklé přepravní náklady.
Q: Máte k dispozici nějaké jiné vlnové délky?
Odpověď: Můžeme poskytnout vlnovou délku pásma C nebo L.
Otázka: Může to udělat více s výkonem?
A: 20mW jeden je volitelný.
