Popis výrobku

1064nm 200mW DFB Butterfly Laser Diode je laser s úzkou šířkou čáry s šířkou čáry 100 kHz a výstupním výkonem až 200 mW, který je široce používán ve vláknových laserových zdrojích a lidaru.

Vlastnosti 1064nm 200mW DFB Butterfly laserové diody

200mW Vysoký výstupní výkon;

V praxi ověřená vysoká spolehlivost;

Hi1060 SM nebo PM980-HP vláknový pigtail;

Balíček 14PIN Butterfly;

Vnitřní termoelektrické tepelné čerpadlo a monitorovací fotodioda;

Spolehlivost:Telcordia GR-468. RoHS

1064nm 200mW DFB Butterfly Laser Diode Aplikace:

Zdroj semen pro lasery;

Spektroskopie;

Optické snímání.

Absolutní maximální hodnocení

Parametr	Symbol	Min.	Max.	Jednotka
Maximální provozní napětí	V	-	2.5	V
Maximální provozní proud	I	-	500	mA
MPD Reverzní napětí	VMPD	-	20	V
Napětí termoelektrického chladiče	VTEC	-	4.8	V
Termoelektrický proud chladiče	ITEC	-	1.8	A
Teplota provozního pouzdra	TC	-20	60	℃
Skladovací teplota	TSTG	-40	85	℃
Skladovací vlhkost	-	5	85	% RH
Elektrostatický výboj (ESD)	VESD	-	500	V
Teplota pájení olova	STEMP	-	260	℃
Doba pájení olova	ČAS		10	sek

Elektrooptické vlastnosti (25℃ teplota laseru):

Parametr	Symbol	Stav	Min.	Typ.	Max.	Jednotka
Středová vlnová délka	λc	TL=15～35℃ CW	1062	1064	1066	nm
Optický výstupní výkon	PO	TL = 25 °C	-	200	-	mW
Prahový proud	ITH	TL = 25 °C	-	45	70	mA
Provozní napětí	VOP	IOP = 200 mA (CW)	-	-	2.5	V
Provozní proud	Iop	IOP = 200 mA (CW)	-	300	500	mA
-3dB Spektrální šířka	Δλ	-	-	0.03	-	nm

Poměr potlačení bočního režimu	SMSR	-	-	40	-	dB
Polarizační extinkční poměr	ER	-	18	-	-	dB
Temp. vlnový koeficient	Δλ/ΔT	-	-	0.08	-	nm/℃
Odpovědnost MPD	IMON/POP	@-5V předpětí	1	-	30	μA/mW
Odpor termistoru	RTH	-	9.5	10	10.5	KΩ

Specifikace optických vláken:

Parametry	Popis
Typ vlákna	Hi1060 nebo PM980
Typ pigtail	900μm volná trubka
Délka pigtailu	1,0±0,1m
Typ konektoru	FC/APC

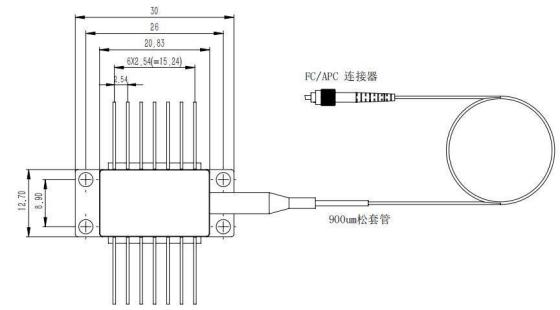

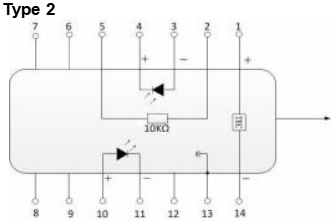

Výkres obalu a definice PIN-OUT (jednotka: mm):

KOLÍK	Popis	KOLÍK	Popis
1	TEC(+)	14	TEC(–)
2	Termistor	13	Případ Ground
3	Anoda monitoru PD (-)	12	NC
4	Katoda PD monitoru (+)	11	Laserová katoda (-)
5	Termistor	10	Laserová anoda (+)
6	NC	9	NC
7	NC	8	NC

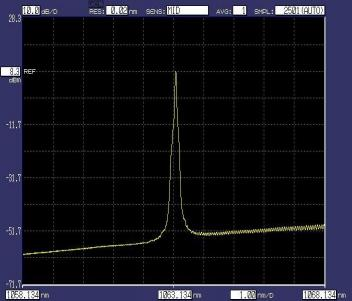

Typické optické spektrum

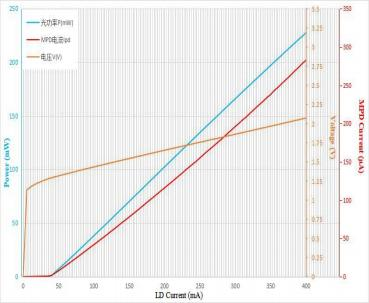

Spektrum (Pop=200mW,25℃) Křivky světelného proudu-napětí (25℃)

Informace pro objednání:

BFLD	-XXXX	-X	XX	-XX	X
Typ laseru	Vlnová délka	Výstupní výkon	Typ vlákna	Konektor	PIN-OUT
DFB	1064: 1064 nm	2H: 200 mW	SM: Hi1060PM: PM980	FA: FC/APCOther	NULL: 14PIN Typ 2 přizpůsobený (10PIN)

Např.:BFLD-1060-2HSM-FA (Informace o objednávce: 1064nm DFB Butterfly laserová dioda s výstupním výkonem 200 mW a vlákno SM Hi1060 s FC/APC konektorem, PIN-OUT je typ 2).
