1030nm 200mW 100kHz DFB Butterfly laserová dioda

1030nm 200mW 100kHz DFB Butterfly Laser Diode je vysoce výkonná DFB motýlková laserová dioda s úzkou šířkou čáry, široce používaná jako zdroje pro vláknové lasery nebo pro přesná spektrální měření.

Odeslat dotaz

Popis výrobku

1. Shrnutí:

1030nm 200mW 100kHz DFB Butterfly Laser Diode je vysoce výkonná DFB motýlková laserová dioda s úzkou šířkou čáry, Široce používaná jako zárodečné zdroje pro vláknové lasery nebo pro přesná spektrální měření.

2. Vlastnosti:

• 200 mW Vysoký výstupní výkon;

• Úzká šířka vedení pod 100 kHz;

• PM vlákno Nad 18dB High PER;

• 14PIN balíček Butterfly;

• Interní termoelektrické tepelné čerpadlo a monitorovací fotodioda;

• Vysoká spolehlivost ověřená v praxi.

Spolehlivost:Telcordia GR-468. RoHS

3. Aplikace:

• Zdroj zárodků pro lasery;

• Spektroskopie;

• Optické snímání.

4. Absolutní maximální hodnocení

Parametr	Symbol	Min.	Max.	Jednotka
LD Zpětný proud	IR	-	2	V
LD Dopředný proud	LI	-	500	mA
MPD Reverzní napětí	VMPD	-	20	V
Napětí termoelektrického chladiče	VTEC	-	4.8	V
Termoelektrický proud chladiče	ITEC	-	2.5	A
Teplota provozního pouzdra	TC	-45	70	℃
Skladovací teplota	TSTG	-40	85	℃
Skladovací vlhkost	-	5	85	% RH
Elektrostatický výboj (ESD)	VESD	-	500	V
Teplota pájení olova	STEMP	-	260	℃
Doba pájení olova	ČAS		10	sek

5. Elektrooptické vlastnosti (25℃ teplota laseru):

Parametr	Symbol	Stav	Min.	Typ.	Max.	Jednotka
Středová vlnová délka	λc	TL= 15-35℃ CW	1028	1030	1032	nm
Optický výstupní výkon	PO	TL = 25 °C	-	200	-	mW
Prahový proud	ITH	TL = 25 °C	-	45	70	mA
Provozní napětí	VOP	POP= 200 mW (CW)	-	-	2.5	V
Provozní proud	Iop	POP= 200 mW (CW)	-	300	500	mA
Šířka čáry	Δλ	-	-	30	100	kHz
Poměr potlačení bočního režimu	SMSR	-	-	40	-	dB
Polarizační extinkční poměr	ER	-	18	-	-	dB
Temp. vlnový koeficient	Δλ/ΔT	-	-	0.08	-	nm/℃
Odpovědnost MPD	IMON/POP	@-5V předpětí	1	-	30	μA/mW
Odpor termistoru	RTH	-	9.5	10	10.5	KΩ

6. Specifikace optických vláken:

Parametry	Popis
Typ vlákna	PM980
Typ pigtail	900μm volná trubka
Délka pigtailu	1,2±0,1m
Typ konektoru	FC/APC

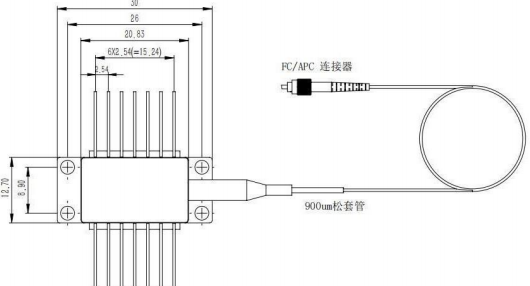

7. Výkres obalu a definice PIN-OUT (jednotka: mm):

1030nm 200mW 100KHz DFB Butterfly Laser Diode

Typ 2

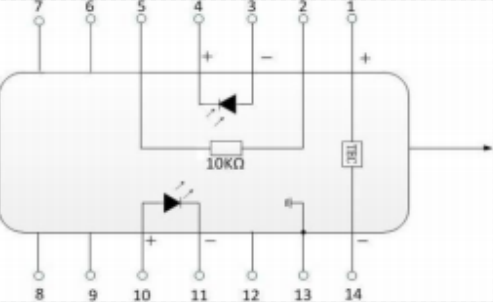

KOLÍK	Popis	KOLÍK	Popis
1	TEC(+)	14	TEC(-)
2	Termistor	13	Případ Ground
3	Anoda monitoru PD (-)	12	NC
4	Katoda PD monitoru (+)	11	Laserová katoda (-)
5	Termistor	10	Laserová anoda (+)
6	NC	9	NC
7	NC	8	NC
